在煤炭行業，涌水事故占有煤礦安全事故很大一部分，要避免涌水事故，確保煤礦排水系統正常、穩定、可靠運行極為重要。傳統的排水系統自動化程度低、應急能力差，存在很大的安全隱患，已經無法滿足現代化煤礦安全生產需求。

煤礦自動化排水監控系統是融合了傳感器技術、通訊技術、工業自動化控制技術、計算機技術的實時在線監測控制系統，對煤礦井下排水系統進行在線監測、遠程監控、智能控制、運行管理，實現了煤礦井下排水系統無人值守以及水泵房安全、可靠、穩定運行。

煤礦自動化排水監控系統的主要功能

1、控制功能

煤礦自動化排水監控系統可根據水倉水位高低、水泵狀態、水泵運行時間和用電峰谷等因素合理調度水泵，自動準確地發出啟停等控制命令，自動控制水泵輪換工作與適時啟動備用泵，控制水泵運行。系統利用PLC控制箱實現對水泵的邏輯、集中控制，避免以往分散、雜亂的低效率控制。控制功能可分為自動控制、手動控制等。

2、監測功能

煤礦自動化排水監控系統對井下水泵運行狀態進行實時在線遠程監測，可以在調度中心對水泵運行參數進行修改，水泵運行狀態會以直觀的畫面和數據在監控中心計算機顯示出來，有效監測各種故障信息。另外，系統中配置的操作臺、控制器等具有指示燈，可顯示相對應的水泵開啟狀態。

3、保護功能

流量保護：當水泵啟動后或正常運行時，流量到不到正常值，通過流量保護裝置，停止本臺試泵，自動轉換啟動另一臺備用水泵。

低水位保護：檢測到水倉水位過低時，PLC自動控制水泵停泵。

超溫保護：水泵、電機軸承等溫度超過警戒值時，提供超限報警。

電機保護：利用電機電流、電壓、水倉缺水等參數參與保護。

閥門保護：檢測電動閥門的故障信號，并參與水泵的連鎖控制。

其他保護：設備檢修時可設置禁止啟動按鈕，防止其他人操作。

煤礦自動化排水監控系統的主要特點

（1）煤礦自動化排水監控系統采用先進的PLC控制器，配以以太網通訊模塊，極大提高了系統的實時性和數據處理速度。

（2）實現對井下水泵房的無人值守和遠程監測，有效監測水泵、電機等設備故障信息。

（3）通過對水泵排水系統全面監測，自動控制水泵輪換工作，提高水泵運行效率，減少故障率，節能降耗。

（4）系統具有可擴展性，可增加節點。

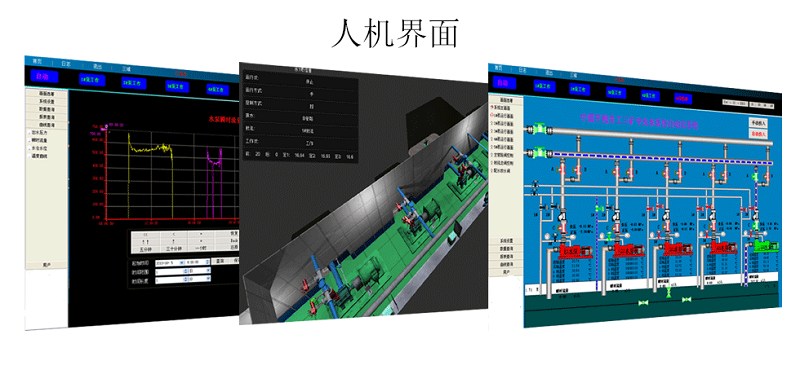

（5）數據實時顯示、存儲和傳輸，監控中心上位機具有豐富直觀的圖形、圖表等畫面，全面、直觀地反映出系統工作狀態。
